  4. Головка муфтовая жесткая

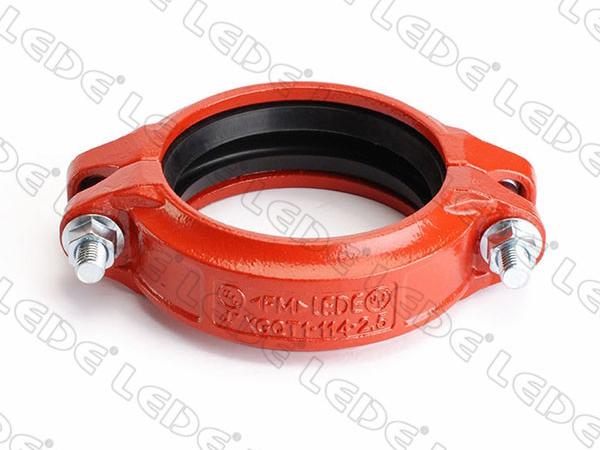

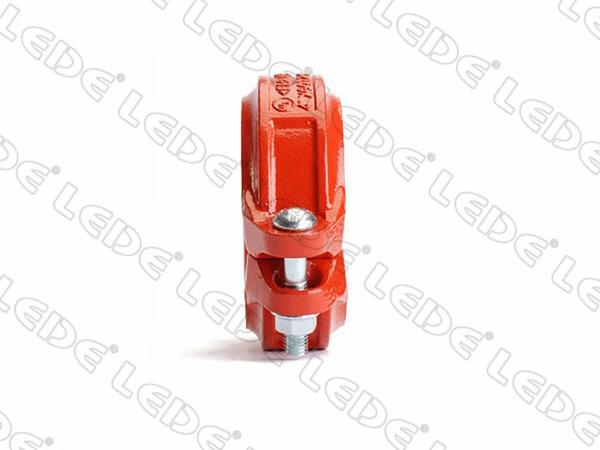

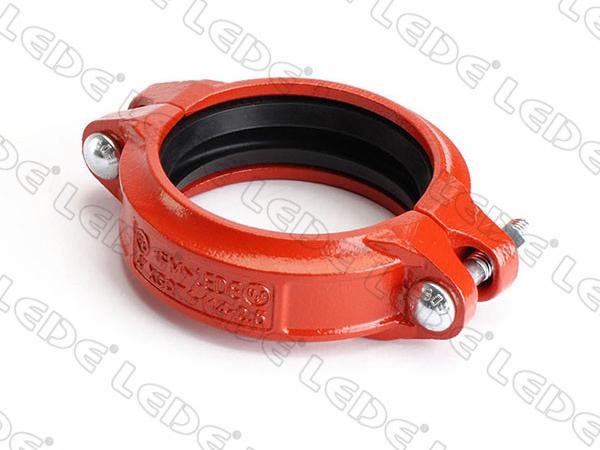

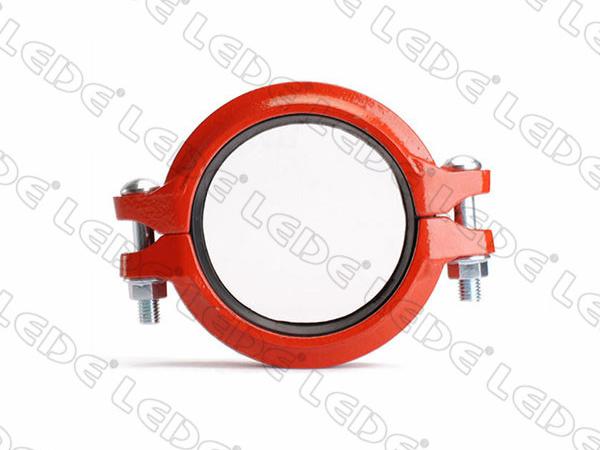

Головка муфтовая жесткая

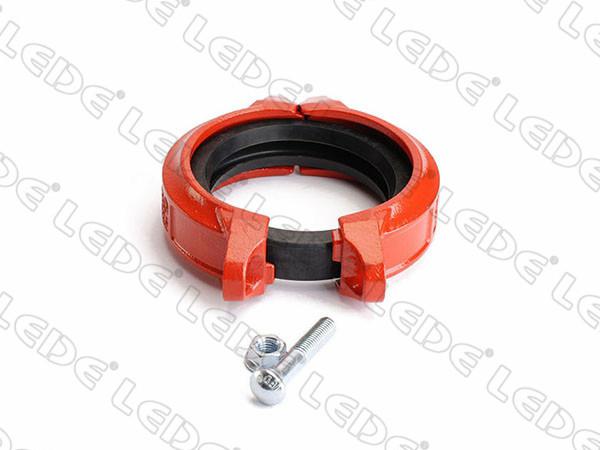

  •  Головка муфтовая жесткая
  •  Головка муфтовая жесткая
  •  Головка муфтовая жесткая

Информация о продукте
Жесткие муфтовые головки для трубных систем с пазами производятся для обеспечения жесткости на собранном соединении, подобно сварному или фланцевому соединению труб. Нормы ANSI B31.1 для силовых трубопроводов требуют минимального расстояния между подвесами для трубопроводов с жесткими соединениями, как и нормы обслуживания зданий ANSI B31.9 и системы противопожарной защиты NFPA 13. Лаборатория Underwriters определяет жесткое соединение труб как такое, которое не отклоняется от центральной линии более чем на один (1) градус. После нарезания канавок на концы трубы натягивается резиновая прокладка, подходящая для системы трубопроводов. Затем на прокладку накладываются соединительные сегменты и затягиваются гайки и болты, в результате получается надежное и герметичное соединение. Жесткие муфты чаще всего используются для сборки горизонтальных трубопроводов, которые выдерживают большой вес и обеспечивают платформу для водопровода и принимают вес жидкости, фитингов, клапанов и других устройств. Муфты для труб с пазами часто используются в противопожарных системах, системах водоснабжения и других технологических системах, где требуется более высокое рабочее давление.

Общие сведения
Конструкция из ковкого чугуна
Бессвинцовая оранжевая краска
Соответствуют стандарту ASTM A536
Внесены в список UL, утвержден FM

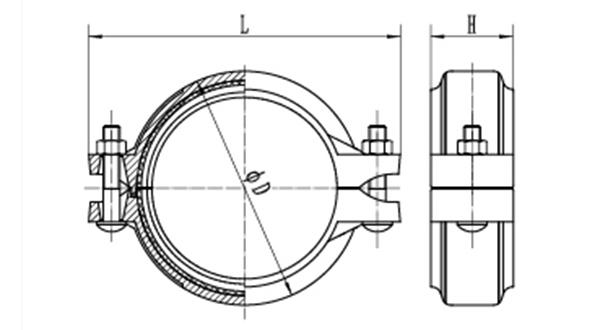

Чертеж в масштабе
Чертеж в масштабе
Технические характеристики
Жесткая муфтовая головка XGQT1
Стандартный размер, мм/дюйм  Труба (внешний диаметр), мм/дюйм  Размеры  Болт  Рабочее давление, Psi
ΦД  Д  В  дюйм/мм
мм  мм  мм
25 33.7 55 97 45 3/8×1-1/2
(M10×40)
300
1 1.327
32 42.4 63.5 107.5 45 3/8×1-3/4
(M10×45)
11/4 1.669
40 48.3 69 114 45
11/2 1.9
50 57 83.6 124 46 3/8×2-1/8
(M10×55)
2 2.244
50 60.3 83.6 124 46
2 2.375
65 73 98 137 46
21/2 2.875
65 76.1 98 139 46
21/2 3
80 88.9 114 156 46
3 3.5
100 108 138 186 50 1/2×2-5/8
(M12×65)
4 4.25
100 114.3 142 189 50
4 4.5
125 133 164 213 50
5 5.25
125 139.7 170 222 50
5 5.5
125 141.3 170 218 50
5 5.563
150 159 192 244 50
6 6.25
150 165.1 196 244 50
6 6.5
150 168.3 198 251 50
6 6.625
200 216.3 254 340 62 3/4×3-1/2
(M20×90)
8 8.515
200 219.1 256 316 60 5/8×3-1/8
(M16×80)
8 8.625
250 267.4 313 400 64 3/4×3-1/2
(M20×90)
10 10.527
250 273 319 393 64 3/4×3-1/2
(M20×90)
10 10.75
300 318.5 368 464 64 7/8×4-1/3
(M22×110)
12 12.539
300 323.9 374 453 65 3/4×4-1/3
(M20×110)
12 12.75
Другие изображения
