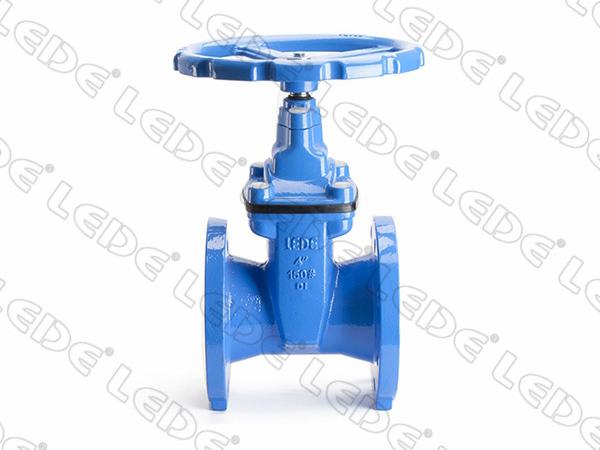

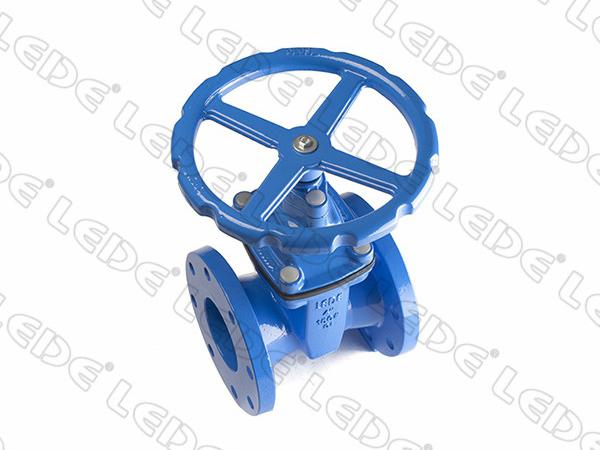

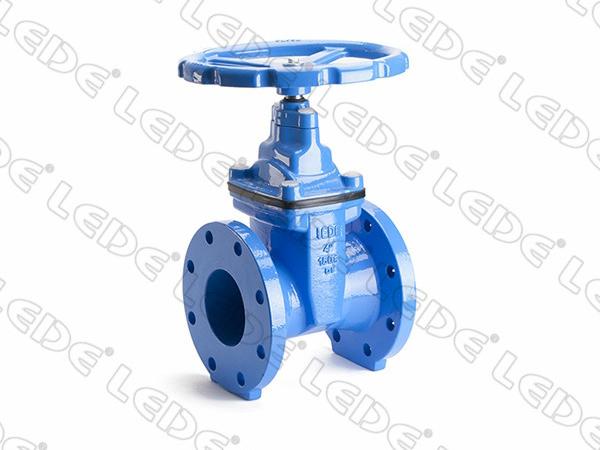

Вентиль фланцевый запорный NRS

  • Вентиль фланцевый запорный NRS
  • Вентиль фланцевый запорный NRS
  • Вентиль фланцевый запорный NRS

Задвижка с обрезиненным клином NRS
Общие сведения
1. Запорный фланцевый вентиль - одна из наших новейших разработок, отличается простой конструкцией и простыми в обслуживании характеристиками.
2. Запорный фланцевый вентиль имеет низкий крутящий момент и высокое давление. Давление может достигать PN40 при 1/3 стандартного крутящего момента.
3. Когда задвижка полностью открыта, верхние уплотняющие детали можно заменить под водой.
4. Запорный фланцевый вентиль представляет собой прямой канал. Когда клапан полностью открыт, диск полностью выйдет из канала, так что не останется грязи и сопротивление потоку уменьшится.
5. Наружная и внутренняя поверхности задвижки покрыты высококачественным эпоксидным порошком, что делает задвижку безопасной для использования в производстве напитков, пищевой и фармацевтической промышленности.

Технические характеристики
Номинальный диаметр DN50-600
Номинальное давление PN 10/16/25/40
Стандарт клапана EN1171
Длина EN558-1 ISO5752
Стандарт фланца EN1092-2 ISO7005-2 ASME-B16.42
Стандарт канавки GB 5135.11 (опционально) AWWA C606
Стандарт проверки EN12266 AWWA C515 GB 5135.6
Диапазон температур 0 ~ 80C
Технические характеристики материалов и комплектующих
No. Наименования комплектующих Материалы
1 Корпус  Ковкий чугун
2 Клин  Ковкий чугун + Этилен-пропиленовый каучук
3 Стержневая гайка Латунь или Бронза
4 Стержень  Нержавеющая сталь 304 или 1Cr17Ni2 или 2Cr13
5 Протектор  Этилен-пропиленовый каучук
6 Кожух  Ковкий чугун
7 Винт  Оцинкованная углеродистая сталь или Нержавеющая сталь
8 Уплотнительное кольцо Этилен-пропиленовый каучук
9 Скользящий диск Бронза или ПОМ
10 O-кольцо  Этилен-пропиленовый каучук или Бутадиен-нитрильный каучук
11 O-кольцо  Этилен-пропиленовый каучук или Бутадиен-нитрильный каучук
12 Верхняя крышка Ковкий чугун
13 Сальник кожуха Этилен-пропиленовый каучук
14 Болт  Оцинкованная углеродистая сталь или Нержавеющая сталь
15 Плоская кольцевая прокладка Оцинкованная углеродистая сталь или Нержавеющая сталь
16 Маховик  Ковкий чугун
Вентиль фланцевый запорный NRS (14 серия)
Z45X-01 номинального давления PN 10/16
Размеры  Класс давления Размер (мм)
OD OK L H1 H Od
DN дюйм  PN
50 2 10/16 165 125 150 256 338.5 22
65 2.5 10/16 185 145 170 256 348.5 22
80 3 10/16 200 160 180 273.5 373.5 22
100 4 10/16 220 180 190 323.5 433.5 24
125 5 10/16 250 210 200 376 501 28
150 6 10/16 285 240 210 423.5 566 28
200 8 10 340 295 230 530.5 700.5 32
16 340 295 530.5 700.5
250 10 10 400 350 250 645 845 38
16 400 355 645 845
300 12 10 455 400 270 725.5 953 40
16 455 410 725.5 953
350 14 10 505 460 290 814 1066.5 40
16 520 470 814 1074
400 16 10 565 515 310 935 1217.5 44
16 580 525 935 1225
450 18 10 615 565 330 1037 1344.5 50
16 640 585 1037 1357
500 20 10 670 620 350 1154 1489 50
16 715 650 1154 1511.5
600 24 10 780 725 390 1318 1708 50
16 840 770 1318 1738
Вентиль фланцевый запорный NRS (14 серия)
Z45X-01 номинального давления PN 25/40
Размеры  Класс давления Размер (мм)
OD OK L H1 H Od
DN дюйм  Класс
50 2 25 165 125 150 256 338.5 22
40 165 125 256 338.5
65 2.5 25 185 145 170 256 348.5 22
40 185 145 256 348.5
80 3 25 200 160 180 273.5 373.5 22
40 200 160 273.5 373.5
100 4 25 235 190 190 323.5 441 24
40 235 190 323.5 441
125 5 25 270 220 200 376 511 28
40 270 220 376 511
150 6 25 300 250 210 423.5 573.5 28
40 300 250 423.5 573.5
200 8 25 360 310 230 530.5 710.5 32
40 375 320 530.5 718
250 10 25 425 370 250 645 857.5 36
40 450 385 645 870
300 12 25 485 430 270 725.5 968 40
40 515 450 725.5 983
Вентиль фланцевый запорный NRS (03 серия)
Z45X-02 номинального давления PN 10/16
Размеры  Класс давления Размер (мм)
OD OK L H1 H Od
DN дюйм  PN
50 2 10/16 165 125 178 256 338.5 22
65 2.5 10/16 185 145 190 256 348.5 22
80 3 10/16 200 160 203 273.5 373.5 22
100 4 10/16 220 180 229 323.5 433.5 24
125 5 10/16 250 210 254 376 501 28
150 6 10/16 285 240 267 423.5 566 28
200 8 10 340 295 292 530.5 700.5 32
16 340 295 530.5 700.5
250 10 10 400 350 330 645 845 38
16 400 355 645 845
300 12 10 455 400 356 725.5 953 40
16 455 410 725.5 953
350 14 10 505 460 381 814 1066.5 40
16 520 470 814 1074
400 16 10 565 515 406 935 1217.5 44
16 580 525 935 1225
450 18 10 615 565 432 1037 1344.5 50
16 640 585 1037 1357
500 20 10 670 620 457 1154 1489 50
16 715 650 1154 1511.5
600 24 10 780 725 508 1318 1708 50
16 840 770 1318 1738
Вентиль фланцевый запорный NRS (03 серия)
Z45X-02 номинального давления PN 25/40
Размеры  Класс давления Размер (мм)
OD OK L H1 H Od
DN дюйм  Класс
50 2 25 165 125 178 256 338.5 22
40 165 125 256 338.5
65 2.5 25 185 145 190 256 348.5 22
40 185 145 256 348.5
80 3 25 200 160 203 273.5 373.5 22
40 200 160 273.5 373.5
100 4 25 235 190 229 323.5 441 24
40 235 190 323.5 441
125 5 25 270 220 254 376 511 28
40 270 220 376 511
150 6 25 300 250 267 423.5 573.5 28
40 300 250 423.5 573.5
200 8 25 360 310 292 530.5 710.5 32
40 375 320 530.5 718
250 10 25 425 370 330 645 857.5 36
40 450 385 645 870
300 12 25 485 430 356 725.5 968 40
40 515 450 725.5 983
Вентиль фланцевый запорный NRS AWWA C515
Z45X-03 номинального давления Class150/Class300
Размеры  Класс давления Размер (мм)
OD OK L H1 H Od
DN дюйм  Класс
50 2 150 152 120.7 178 256 332 22
300 165 127 256 338.5
65 2.5 150 178 139.7 190 256 345 22
300 190 149.4 256 351
80 3 150 191 152.4 203 273.5 369 22
300 210 168 273.5 378.5
100 4 150 229 190.5 229 323.5 438 24
300 254 200 323.5 450.5
125 5 150 254 216 254 376 503 28
300 280 235 376 516
150 6 150 279 241.3 267 423.5 563 28
300 318 269.7 423.5 582.5
200 8 150 343 298.5 292 530.5 702 32
300 381 330.2 530.5 721
250 10 150 406 362 330 645 848 36
300 445 387.4 645 867.5
300 12 150 483 431.8 356 725.5 967 40
300 520 450.9 725.5 985.5
Вентиль фланцевый запорный NRS AWWA C515
Z45X-04 номинального давления Class150/Class300
Размеры  Класс давления Размер (мм)
OD OK L H1 H Od
DN дюйм  Класс
100 4 150 229 190.5 229 332.5 449 305
300 254 200 332.5 461.5
125 5 150 254 216 254 385 512 305
300 280 235 385 525
150 6 150 279 241.3 267 432.5 572 305
300 318 269.7 432.5 591.5
200 8 150 343 298.5 292 527 698.5 305
300 381 330.2 527 717.5
250 10 150 406 362 330 645 848 305
300 445 387.4 645 867.5
300 12 150 483 431.8 356 722 963.5 305
300 520 450.9 722 982

Компания LEDE специализируется на разработке и производстве промышленных клапанов и фитингов для трубопроводных систем с резьбой. Мы являемся ведущим китайским производителем и поставщиком регулирующих клапанов для воды, поставляем продукты для соединения труб и управления потоками для водопроводных систем. Компания LEDE, оснащенная полным спектром автоматизированного оборудованием и богатым производственным опытом, предлагает качественные клапаны из чугуна с шаровидным графитом, а также индивидуальные решения для систем пожаротушения и водоснабжения.
