Головка переходная
Информация о продукте
Переходная головка с канавками предназначена для обеспечения ограниченного соединения труб при уменьшении (или увеличении) размеров труб. Этот переходной аксессуар позволяет соединять трубы разных размеров. После нарезания канавок на концы трубы натягивают подходящую для данной системы резиновую прокладку. Затем соединительные сегменты накладываются на прокладку и затягиваются гайки и болты, в результате получается надежное и герметичное соединение.
Общие сведения
Конструкция из ковкого чугуна
Бессвинцовая оранжевая краска
Соответствует стандартам ASTM A536
Зарегистрировано UL, одобрено FM

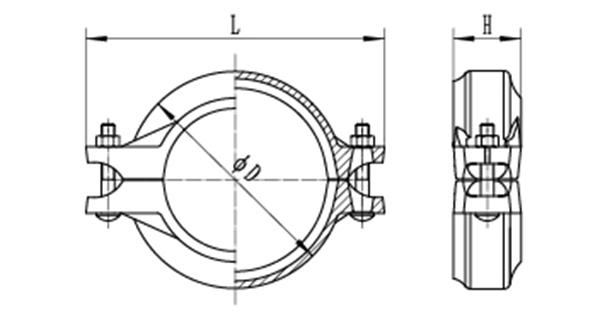

| Стандартный размер, мм/дюйм | Труба (внешний диаметр), мм/дюйм | Размеры | Болт | Рабочее давление, Psi | ||
| ΦД | Д | В | дюйм/мм | |||
| мм | мм | мм | ||||
| 50×40 | 60.3×48.3 | 82 | 130 | 46 | 3/8×2-1/8 （ M10×55 ） | 300 |
| 2x11/2 | 2.375×1.9 | |||||
| 65×25 | 73×33.7 | 97 | 151 | 46 | ||
| 21/2x1 | 2.875×1.327 | |||||
| 65×32 | 73×42.4 | 97 | 151 | 46 | ||
| 21/2x11/4 | 2.875×1.669 | |||||
| 65×40 | 73×48.3 | 97 | 151 | 46 | ||
| 21/2x11/2 | 2.875×1.9 | |||||
| 65×50 | 73×60.3 | 97 | 151 | 46 | ||
| 21/2x2 | 2.875×2.375 | |||||
| 65×50 | 76.1×60.3 | 107 | 151 | 46 | ||
| 21/2x2 | 3×2.375 | |||||
| 80×40 | 88.9×48.3 | 112 | 166.6 | 46 | 1/2×2-5/8 (M12×65) | |
| 3x11/2 | 3.5×1.9 | |||||
| 80×50 | 88.9×60.3 | 123.6 | 166.6 | 46 | ||
| 3×2 | 3.5×2.375 | |||||
| 80×65 | 88.9×73.0 | 123.6 | 166.6 | 46 | ||
| 3x21/2 | 3.5×2.875 | |||||
| 80×65 | 88.9×76.1 | 123.6 | 166.6 | 46 | ||
| 3x21/2 | 3.5×3 | |||||
| 100×50 | 114.3×60.3 | 151.2 | 200 | 50 | ||
| 4×2 | 4.5×2.375 | |||||
| 100×65 | 114.3×73.0 | 151.2 | 200 | 50 | ||
| 4x21/2 | 4.5×2.875 | |||||
| 100×65 | 114.3×76.1 | 151.2 | 200 | 50 | ||
| 4x21/2 | 4.5×3.0 | |||||
| 100×80 | 114.3×88.9 | 151.2 | 200 | 50 | ||
| 4×3 | 4.5×3.5 | |||||
| 125×100 | 141.3×114.3 | 167 | 230 | 52 | 5/8×3-1/8 (M16×80) | |
| 5×4 | 5.563×4.5 | |||||
| 150×80 | 165.1×88.9 | 197 | 275 | 52 | ||
| 6×3 | 6.5×3.5 | |||||
| 150×100 | 165.1×114.3 | 197 | 275 | 52 | ||
| 6×4 | 6.5×4.5 | |||||
| 150×65 | 168.3×73 | 199.4 | 275 | 52 | ||
| 6×21/2 | 6.525×2.875 | |||||
| 150×80 | 168.3×88.9 | 199.4 | 275 | 52 | ||
| 6×3 | 6.525×3.5 | |||||
| 150×100 | 168.3×114.3 | 199.4 | 275 | 52 | ||
| 6×4 | 6.525×4.5 | |||||
| 150×100 | 168.3×141.3 | 199.4 | 275 | 52 | ||
| 6×5 | 6.625×5.563 | |||||
| 200×150 | 219.1×168.3 | 258 | 336 | 58 | 3/4×4-1/3 (M20×110) | |
| 8×6 | 8.625×6.525 | |||||
Компания LEDE специализируется на разработке и производстве фитингов для трубных систем с резьбой, является ведущим китайским производителем и поставщиком резьбовых муфт, поставляет продукты для соединения труб и управления потоками для систем противопожарной защиты и гидротехнических систем. В каталоге компании представлены муфты различных размеров для систем труб с резьбой, изготовленные в соответствии с сертификатами UL, CE, ISO и др. Компания LEDE, оснащенная полным оборудованием для автоматизации и производственным опытом, предлагает качественные муфты с пазами из ковкого чугуна, а также индивидуальные решения для систем пожаротушения и водоснабжения, основанные на потребностях клиента.
