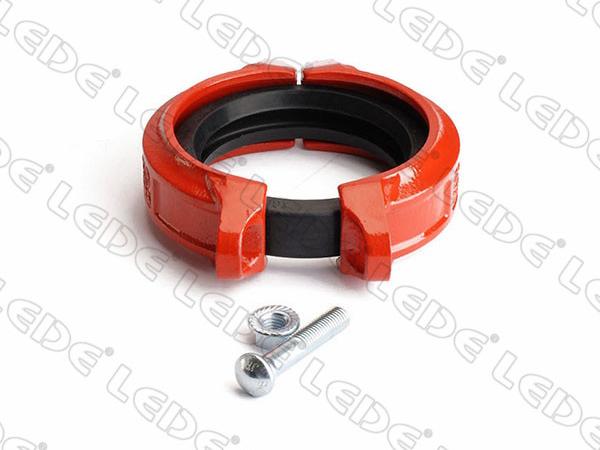

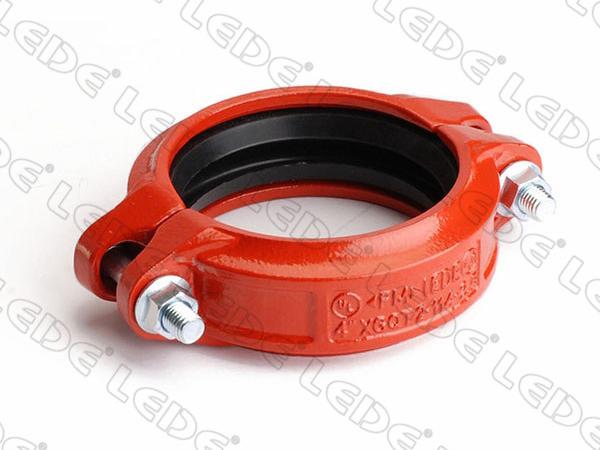

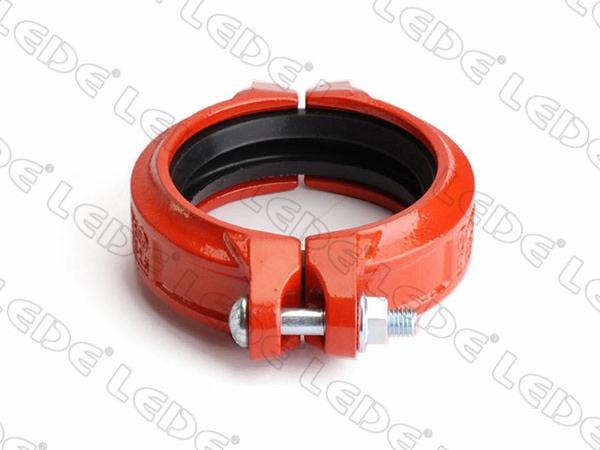

Гибкие муфтовые головки для систем трубопроводов с пазами предназначены для компенсации контролируемого перемещения в месте стыка труб. Труба и фитинги, соединенные гибкой муфтой, могут расширяться, сжиматься или отклоняться от центральной линии в пределах, установленных стыком муфты с трубой. Тип трубы, толщина стенки, давление, требования к подвешиванию и укладке, а также тип выбранной канавки - все это влияет на количество перемещений, которое может совершить система труб. После того, как на концах трубы нарезаны канавки, на концы трубы натягивается резиновая прокладка, подходящая для системы. Затем соединительные сегменты помещаются на прокладку, болты и гайки затягиваются, в результате получается фиксированное и герметичное соединение. Муфты и фитинги отлиты из высокопрочного чугуна в соответствии со стандартами ASTM A536 Grade 65-45-12 (предел текучести-удлинения при растяжении). Эти легкие гибкие муфты с канавками подходят для служб противопожарной защиты, систем водоснабжения и других технологических систем, требующих более высокого рабочего давления.

Общие сведения
Муфтовая головка подходит для работы под давлением до 300 фунтов на квадратный дюйм. Муфтовая головка образует гибкое соединение концевой трубы с канавками и снижает передачу шума и вибрации в трубопроводе.

1. Упругие муфты на прямых участках должны поддерживаться как можно ближе к муфте или на расстоянии 1/6 пролета и равномерно распределены.
2. Гибкие муфты обеспечивают осевое или продольное перемещение. Доступное перемещение для соединений с накатанной канавкой составляет 1/2 от размера нарезанной канавки в соответствии с ANSI / AWWA C606-06.
3. При предварительной установке приводных гаечных ключей нельзя превышать следующий крутящий момент. Чрезмерное затягивание гаек может привести к выходу из строя соединения.
4. Варианты покрытия: эпоксидная смола, краска, дакромет, горячее цинкование.
