Головка муфтовая для труб ПНД
Информация о продукте
Конструкция муфтовых головок для труб из полиэтилена высокой плотности обеспечивает дополнительную прочность при работе с высоким давлением.
Головка муфтовая высокого давления обеспечивает универсальность для широкого спектра применений благодаря высокому сопротивлению давлению и гибкости. Муфта ПНД подходит для механических и водопроводных систем, водоочистки, горнодобывающих и нефтяных месторождений, а также для множества других систем технологических трубопроводов.
Общие сведения
Конструкция из ковкого чугуна
Бессвинцовая оранжевая краска (возможна оцинковка)
Аттестации: UL, FM, ASTM A536

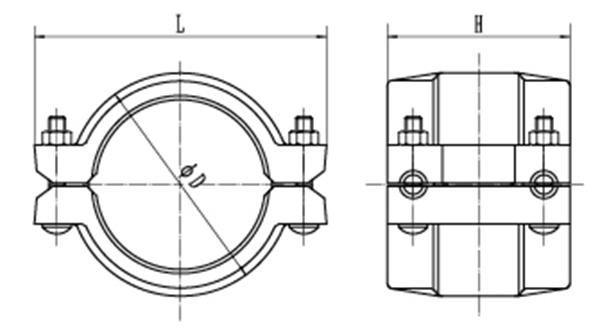

Чертеж в масштабе
| Стандартный размер, мм/дюйм | Труба (внешний диаметр), мм/дюйм | Размеры | Болт/Гайка | ||
| ΦД | Д | В | Размер (мм) | ||
| мм | мм | мм | |||
| 50 | 63 | 85 | 128 | 105 | 3/8×2-1/8 (M10×55) |
| 2 | 2.5 | ||||
| 80 | 90 | 110 | 169 | 105 | 1/2×3 (M12×75) |
| 3 | 3.5 | ||||
| 100 | 110 | 138 | 181 | 113 | 1/2×3 (M12×75) |
| 4 | 4.3 | ||||
| 150 | 160 | 190 | 261 | 147 | 5/8×3-1/2 (M16×90) |
| 6 | 6.3 | ||||
| 200 | 200 | 233 | 319 | 154 | 5/8×3-1/2 (M16×90) |
| 8 | 7.9 | ||||
| 250 | 250 | 287 | 351 | 136 | 5/8×4-3/4 (M16×120) |
| 10 | 9.8 | ||||
| 300 | 315 | 351 | 442 | 136 | 3/4×4-3/4 (M20×120) |
| 12 | 12.4 | ||||
ПНД: полиэтилен высокой плотности

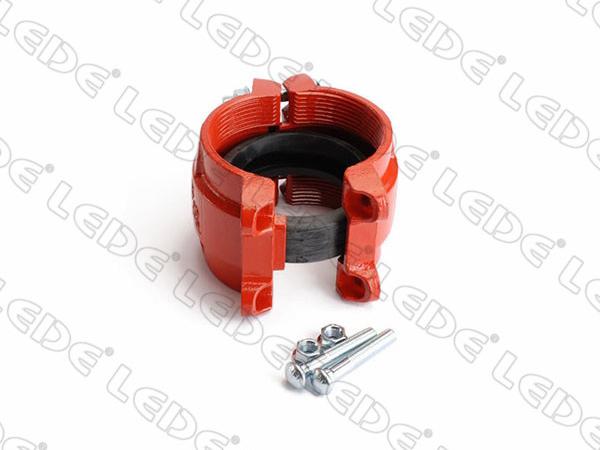

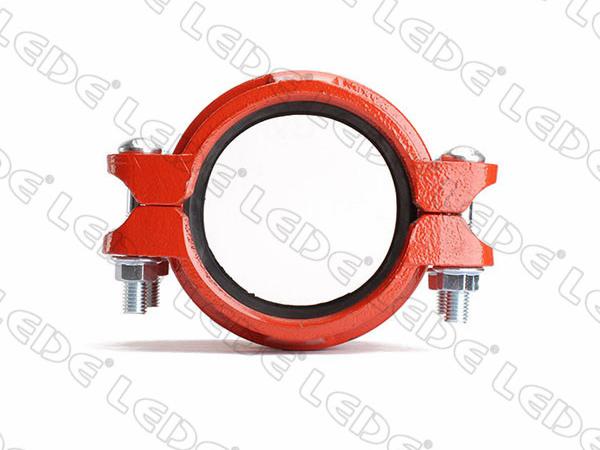

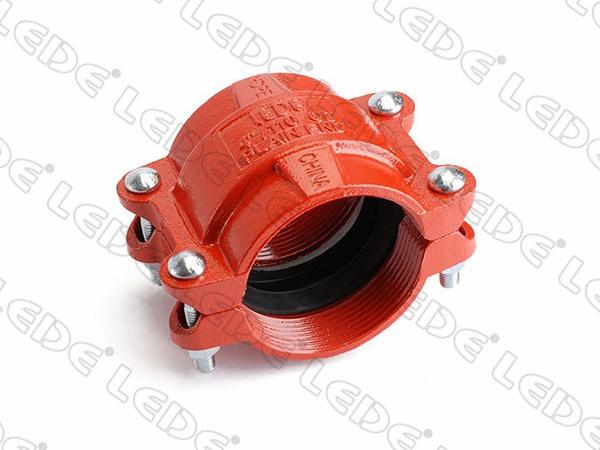

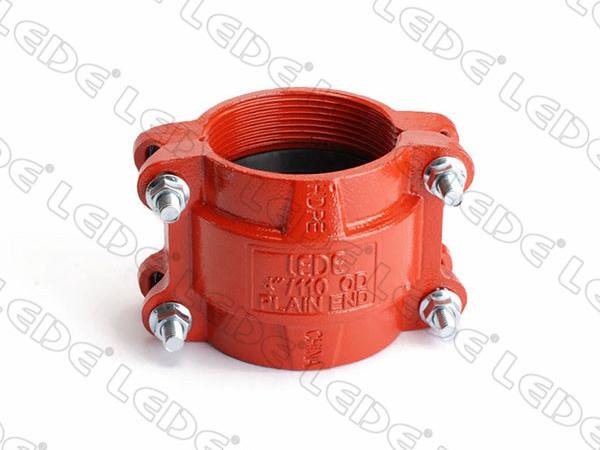

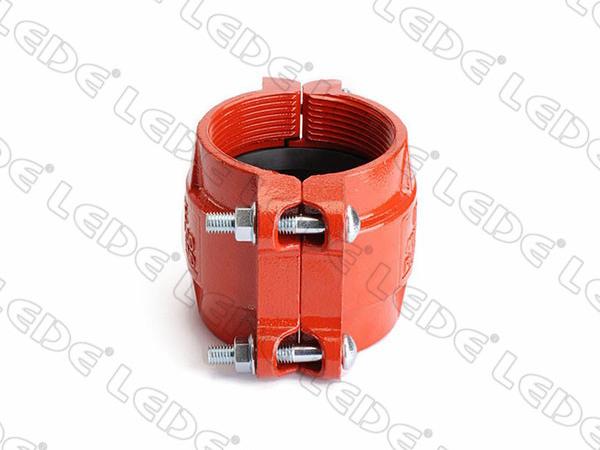

Другие изображения
