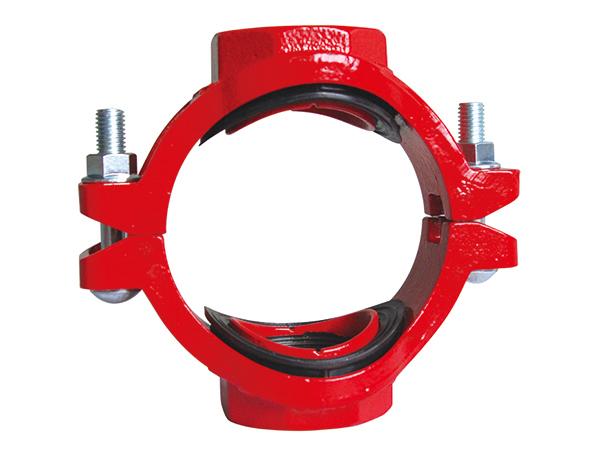

Муфтовая крестовина с резьбовыми патрубками
Информация о продукте
Муфтовая крестовина (прямая) стандартного радиуса, резьбовой четверник стандартного радиуса.
Конструкция из ковкого чугуна.
Бессвинцовая оранжевая краска
Соответствует ASTM A536
Внесены в список UL, утвержден FM

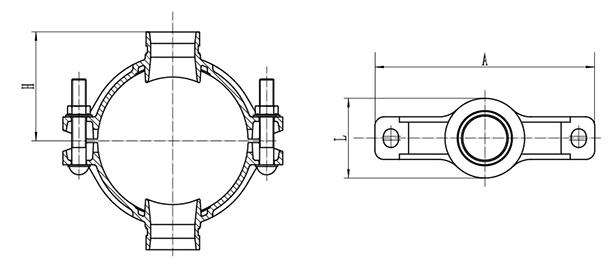

| Стандартный размер, мм/дюйм | Труба (внешний диаметр), мм/дюйм | Размеры | Болт/Гайка | Размер отверстия (мм) | Рабочее давление, Psi | ||
| A | L | H | No.- размер (мм) | ||||
| мм | мм | мм | |||||
| 65× 25 | 76.1× 33.7 | 139 | 72 | 73 | 3/8×2-1/8 (M10×55) | φ38 | 230 |
| 21/2x1 | 3× 1.327 | ||||||
| 65× 32 | 76.1× 42.4 | 139 | 83 | 73 | φ46 | ||
| 21/2x11/4 | 3× 1.669 | ||||||
| 65× 40 | 76.1× 48.3 | 139 | 90 | 75 | φ53 | ||
| 21/2x11/2 | 3× 1.9 | ||||||
| 80× 32 | 88.9× 42.4 | 155 | 83 | 82 | φ46 | ||
| 3x11/4 | 3.5× 1.669 | ||||||
| 80× 40 | 88.9× 48.3 | 155 | 90 | 82 | φ53 | ||
| 3x11/2 | 3.5× 1.9 | ||||||
| 80× 50 | 88.9× 60.3 | 155 | 100 | 82 | φ64 | ||
| 3× 2 | 3.5× 2.375 | ||||||
| 100×50 | 108×60.3 | 167 | 100 | 92.5 | 1/2×3 （ M12×75） | φ64 | |
| 4×2 | 4.25×2.375 | ||||||
| 100×25 | 114.3×33.7 | 181 | 72 | 95.5 | φ38 | ||
| 4×1 | 4.5×1.327 | ||||||
| 100×32 | 114.3×42.4 | 181 | 83 | 95.5 | φ46 | ||
| 4x11/4 | 4.5×1.669 | ||||||
| 100×40 | 114.3×48.3 | 181 | 90 | 95.5 | φ53 | ||
| 4x11/2 | 4.5×1.9 | ||||||
| 100×50 | 114.3×60.3 | 181 | 117 | 95.5 | φ64 | ||
| 4×2 | 4.5×2.375 | ||||||
| 125×40 | 139.7×48.3 | 212 | 90 | 109 | φ53 | ||
| 5x11/2 | 5.5×1.9 | ||||||
| 125×50 | 139.7×60.3 | 212 | 100 | 109 | φ64 | ||
| 5×2 | 5.5×2.375 | ||||||
| 125×65 | 139.7×76.1 | 212 | φ70 | ||||
| 5x21/2 | 5.5×3 | ||||||
| 125×40 | 141.3×48.3 | 212 | 90 | 109 | φ53 | ||
| 5x11/2 | 5.563×1.9 | ||||||
| 125×50 | 141.3×60.3 | 212 | 100 | 109 | φ64 | ||
| 5×2 | 5.563×2.375 | ||||||
| 125×65 | 141.3×76.1 | 212 | φ70 | ||||
| 5x21/2 | 5.563×3 | ||||||
| 150×50 | 159×60.3 | 233 | 100 | 118 | 9/16×3-1/3 (M14×85) | φ64 | |
| 6×2 | 6.25×2.375 | ||||||
| 150×65 | 159×76.1 | 233 | 117 | 118 | φ80 | ||
| 6x21/2 | 6.25×3 | ||||||
| 150×80 | 159×88.9 | 233 | 129 | 118 | φ92 | ||
| 6×3 | 6.25×3.5 | ||||||
| 150×50 | 165.1×60.3 | 239 | 100 | 121 | φ64 | ||
| 6×2 | 6.5×2.375 | ||||||
| 150×65 | 165.1×76.1 | 248 | φ80 | ||||
| 6x21/2 | 6.5×3 | ||||||
| 150×80 | 165.1×88.9 | 248 | φ92 | ||||
| 6×3 | 6.5×3.5 | ||||||
| 150×50 | 168.3×60.3 | 239 | 100 | 121 | φ64 | ||
| 6×2 | 6.625×2.375 | ||||||
| 150×65 | 168.3×76.1 | 248 | φ70 | ||||
| 6x21/2 | 6.625×3 | ||||||
| 150×80 | 168.3×88.9 | 248 | φ89 | ||||
| 6×3 | 6.625×3.5 | ||||||
| 200×50 | 219.1×60.3 | 311 | 100 | 147.5 | 5/8×3-1/3 (M16×85) | φ64 | |
| 8×2 | 8.625×2.375 | ||||||
| 200×65 | 219.1×76.1 | 311 | 117 | 147.5 | φ70 | ||
| 8x21/2 | 8.625×3 | ||||||
| 200×80 | 219.1×88.9 | 311 | 129 | 147.5 | φ89 | ||
| 8×3 | 8.625×3.5 | ||||||
| 200×100 | 219.1×108 | 311 | 143 | 148.5 | φ104 | ||
| 8×4 | 8.625×4.25 | ||||||
| 200×100 | 219.1×114.3 | 311 | 153 | 149 | φ114 | ||
| 8×4 | 8.625×4.5 | ||||||
| Стандартный размер, мм/дюйм | Труба (внешний диаметр), мм/дюйм | Размеры | Болт/Гайка | Размер отверстия (мм) | Рабочее давление, Psi | ||
| A | L | H | No.- размер (мм) | ||||
| мм | мм | мм | |||||
| 65×25 | 76.1×33.7 | 139 | 76 | 60 | 3/8×2-1/8 (M10×55) | φ38 | 230 |
| 21/2x1 | 3×1.327 | ||||||
| 65×32 | 76.1×42.4 | 139 | 83 | 60 | φ46 | ||
| 21/2x11/4 | 3×1.669 | ||||||
| 80×25 | 88.9×33.7 | 152 | 76 | 63.5 | φ38 | ||
| 3×1 | 3.5×1.327 | ||||||
| 80×32 | 88.9×42.4 | 152 | 83 | 64.5 | φ46 | ||
| 3x11/4 | 3.5×1.669 | ||||||
| 80×40 | 88.9×48.3 | 152 | 90 | 65.5 | φ53 | ||
| 3x11/2 | 3.5×1.9 | ||||||
| 100×25 | 108.1×33.7 | 167 | 76 | 76 | 1/2×3 (M12×75) | φ38 | |
| 4×1 | 4.25×1.327 | ||||||
| 100×32 | 108.0×42.4 | 167 | 83 | 76 | φ46 | ||
| 4x11/4 | 4.25×1.669 | ||||||
| 100×40 | 108.0×48.3 | 167 | 90 | 76 | φ53 | ||
| 4x11/2 | 4.25×1.9 | ||||||
| 100×50 | 108.0×60.3 | 167 | 100 | 78 | φ64 | ||
| 4×2 | 4.25×2.375 | ||||||
| 100×25 | 114.3×33.7 | 181 | 76 | 79 | φ38 | ||
| 4×1 | 4.5×1.327 | ||||||
| 100×32 | 114.3×42.4 | 181 | 83 | 79 | φ46 | ||
| 4x11/4 | 4.5×1.669 | ||||||
| 100×40 | 114.3×48.3 | 181 | 90 | 79 | φ53 | ||
| 4x11/2 | 4.5×1.9 | ||||||
| 100×50 | 114.3×60.3 | 181 | 100 | 83 | φ64 | ||
| 4×2 | 4.5×2.375 | ||||||
| 125×25 | 139.7×33.7 | 212 | 76 | 93 | φ38 | ||
| 5×1 | 5.5×1.327 | ||||||
| 125×32 | 139.7×42.4 | 212 | 83 | 93 | φ46 | ||
| 5x11/4 | 5.5×1.669 | ||||||
| 125×40 | 139.7×48.3 | 212 | 90 | 93 | φ53 | ||
| 5x11/2 | 5.5×1.9 | ||||||
| 125×50 | 139.7×60.3 | 212 | 100 | 93 | φ64 | ||
| 5×2 | 5.5×2.375 | ||||||
| 125×65 | 139.7×76.1 | 212 | φ70 | ||||
| 5x21/2 | 5.5×3 | ||||||
| 150×25 | 165.1×33.7 | 239 | 76 | 106 | 9/16×3-1/3 (M14×85) | φ38 | |
| 6×1 | 6.5×1.327 | ||||||
| 150×32 | 165.1×42.4 | 239 | 83 | 106 | φ46 | ||
| 6x11/4 | 6.5×1.669 | ||||||
| 150×40 | 165.1×48.3 | 239 | 90 | 106 | φ53 | ||
| 6x11/2 | 6.5×1.9 | ||||||
| 150×50 | 165.1×60.3 | 239 | 100 | 106 | φ64 | ||
| 6×2 | 6.5×2.375 | ||||||
| 150×65 | 165.1×76.1 | 248 | φ80 | ||||
| 6x21/2 | 6.5×3 | ||||||
| 150×25 | 168.3×33.7 | 239 | 76 | 106 | φ38 | ||
| 6×1 | 6.625×1.327 | ||||||
| 150×32 | 168.3×42.4 | 239 | 83 | 106 | φ46 | ||
| 6x11/4 | 6.625×1.669 | ||||||
| 150×40 | 168.3×48.3 | 239 | 90 | 106 | φ53 | ||
| 6x11/2 | 6.625×1.9 | ||||||
| 150×50 | 168.3×60.3 | 239 | 100 | 106 | φ64 | ||
| 6×2 | 6.625×2.375 | ||||||
| 150×65 | 168.3×76.1 | 248 | φ70 | ||||
| 6x21/2 | 6.625×3 | ||||||
| 150×80 | 168.3×88.9 | 248 | φ89 | ||||
| 6×3 | 6.625×3.5 | ||||||
| 200×25 | 219.1×33.7 | 311 | 76 | 131 | 5/8×3-1/3 (M16 ×85) | φ38 | |
| 8×1 | 8.625×1.327 | ||||||
| 200×32 | 219.1×42.4 | 311 | 83 | 134 | φ46 | ||
| 8x11/4 | 8.625×1.669 | ||||||
| 200×40 | 219.1×48.3 | 311 | 90 | 134 | φ53 | ||
| 8x11/2 | 8.625×1.9 | ||||||
| 200×50 | 219.1×60.3 | 311 | 100 | 134 | φ64 | ||
| 8×2 | 8.625×2.375 | ||||||
| 200×65 | 219.1×76.1 | 311 | φ70 | ||||
| 8x21/2 | 8.625×3 | ||||||
| 200×80 | 219.1×88.9 | 311 | φ89 | ||||
| 8×3 | 8.625×3.5 | ||||||
| 200×100 | 219.1×114.3 | 311 | φ114 | ||||
| 8×4 | 8.625×4.5 | ||||||
Компания LEDE специализируется на разработке и производстве фитингов для трубных систем с пазами, является ведущим китайским производителем и поставщиком механических крестовин для труб, поставляет продукты для соединения труб и управления потоками для систем противопожарной защиты и гидротехнических систем. В каталоге компании представлены механические поперечные фитинги для систем труб с пазами, изготовленные в соответствии со стандартами UL, CE, ISO и т.д. Компания LEDE, оснащенная полным спектром автоматического оборудования, предоставляет качественные механические крестовины из ковкого чугуна, а также индивидуальные решения для противопожарных и водопроводных систем.
