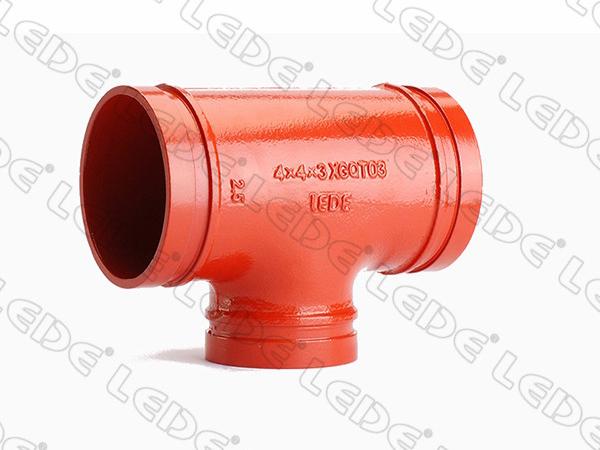

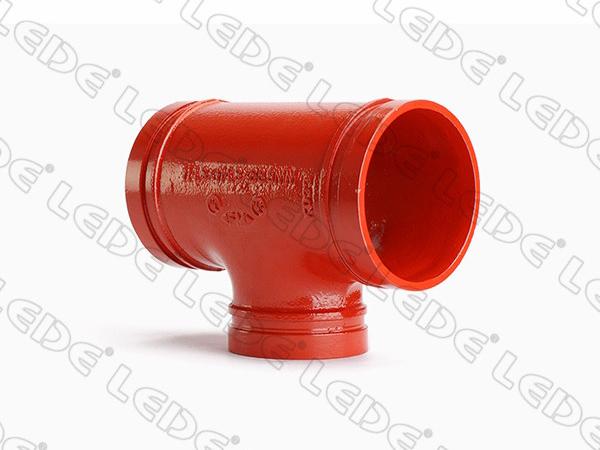

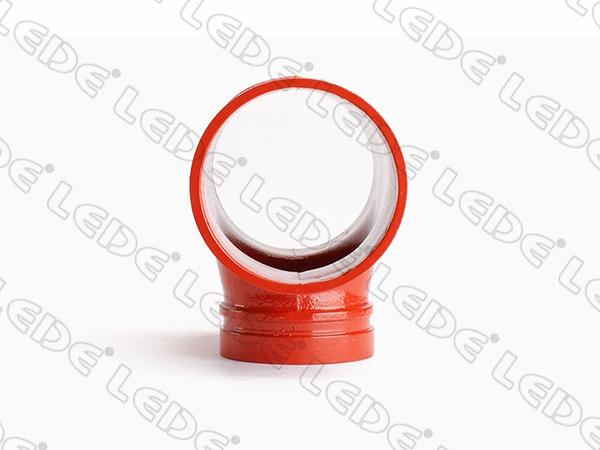

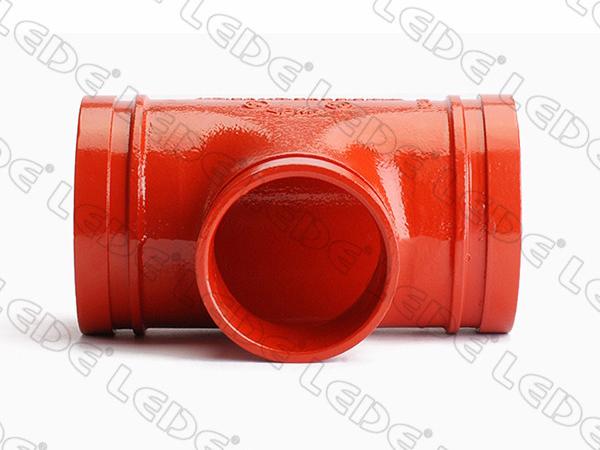

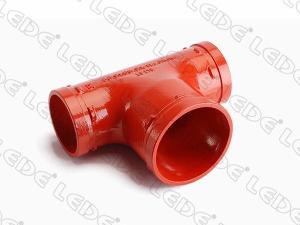

Тройник муфтовый переходной

  •  Тройник муфтовый переходной
  •  Тройник муфтовый переходной
  •  Тройник муфтовый переходной
  •  Тройник муфтовый переходной

Информация о продукте
1. Тройник изготовлен из высокопрочного чугуна.
2. На тройник с канавками нанесена оранжевая краска, не содержащая свинца.
3. Тройники соответствуют стандартам ASTM A536.
4. Каждый из тройников внесен в список UL и одобрен FM.

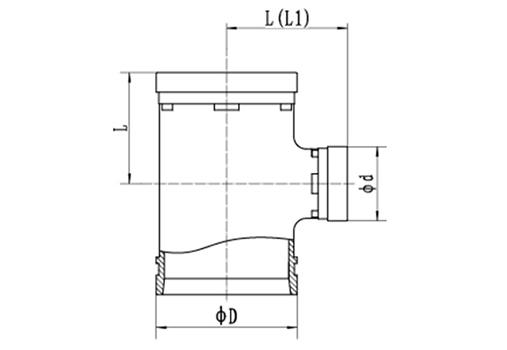

Чертеж в масштабе
Чертеж в масштабе
Технические характеристики
Переходной муфтовый тройник XGQT03
Стандартный размер, мм/дюйм Внешний диаметр трубы, мм/дюйм Размеры Рабочее давление, Psi
L (мм) D d
L L1 L мм мм
короткий короткий (+)
50×32 60.3×42.4 70 60 42 300
2×11/4 2.375×1.669
50×40 60.3×48.3 70 60 48
2×11/2 2.375×1.9
65× 32 73×42.4 76 73 42
21/2x11/4 2.875×1.669
65× 40 73×48.3 76 73 48
21/2x11/2 2.875×1.9
65× 50 73×60.3 76 73 60
21/2x2 2.875×2.375
65× 32 76.1× 42.4 76 76 42
21/2x11/4 3× 1.669
65× 40 76.1× 48.3 76 76 48
21/2x11/2 3× 1.9
65× 50 76.1×60.3 76 76 60
21/2x2 3×2.375
80× 32 88.9× 42.4 86 89 42
3x11/4 3.5× 1.669
80× 40 88.9× 48.3 86 89 48
3x11/2 3.5× 1.9
80× 50 88.9×60.3 86 89 60
3× 2 3.5×2.375
80×65 88.9×73 86 89 73
3x21/2 3.5×2.875
80×65 88.9×76.1 86 89 76
3x21/2 3.5×3
100×50 108×60.3 90 98* 102 108 60
4×2 4.25×2.375
100×65 108×73 90 98* 102 108 73
4x21/2 4.25×2.875
100×65 108×76.1 90 98* 102 108 76
4x21/2 4.25×3
100×80 108×88.9 90 98* 102 108 89
4×3 4.25×3.5
100×32 114.3×42.4 90 98* 102 114 42
4x11/4 4.5×1.669
100×40 114.3×48.3 90 98* 102 114 48
4x11/2 4.5×1.9
100×50 114.3×60.3 90 98* 102 114 60
4×2 4.5×2.375
100×65 114.3×73 90 98* 102 114 73
4x21/2 4.5×2.875
100×65 114.3×76.1 90 98* 102 114 76
4x21/2 4.5×3
100×80 114.3×88.9 90 98* 102 114 89
4×3 4.5×3.5
125×65 133×76.1 105 121 133 76
5x21/2 5.25×3
125×80 133×88.9 105 121 133 89
5×3 5.25×3.5
125×100 133×108 105 121 133 108
5×4 5.25×4.25
125×100 133×114.3 105 121 133 114
5×4 5.25×4.5
125×50 139.7×60.3 105 121 140 60
5×2 5.5×2.375
125×65 139.7×76.1 105 121 140 76
5x21/2 5.5×3
125×80 139.7×88.9 105 121 140 89
5×3 5.5×3.5
125×100 139.7×108 105 121 140 108
5×4 5.5×4.25
125×100 139.7×114.3 105 121 140 114
5×4 5.5×4.5
125×125 139.7×133 105 121 140 133
5×5 5.5×5.25
125×50 141.3×60.3 105 121 141 60
5×2 5.563×2.375
125×65 141.3×73 105 121 141 73
5x21/2 5.563×2.875
125×80 141.3×88.9 105 121 141 89
5×3 5.563×3.5
125×100 141.3×114.3 105 121 141 114
5×4 5.563×4.5
150×65 159×76.1 110 120* 130 159 76
6x21/2 6.25×3
150×80 159×88.9 110 120* 130 159 89
6×3 6.25×3.5
150×100 159×108 110 120* 130 159 108
6×4 6.25×4.25
150×100 159×114.3 110 120* 130 159 114
6×4 6.25×4.5
150×125 159×133 110 120* 130 159 133
6×5 6.25×5.25
150×125 159×139.7 110 120* 130 159 140
6×5 6.25×5.5
150×50 165.1×60.3 110 120* 130 165 60
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 130 165 76
6x21/2 6.5×3
150×80 165.1×88.9 110 120* 130 165 89
6×3 6.5×3.5
150×100 165.1×108 110 120* 130 165 108
6×4 6.5×4.25
150×100 165.1×114.3 110 120* 130 165 114
6×4 6.5×4.5
150×125 165.1×133 110 120* 130 165 133
6×5 6.5×5.25
150×125 165.1×139.7 110 120* 130 165 140
6×5 6.5×5.5
150×50 168.3×60.3 110 120* 140 168 60
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 140 168 76
6x21/2 6.625×3
150×80 168.3×88.9 110 120* 140 168 89
6×3 6.625×3.5
150×100 168.3×108 110 120* 140 168 108
6×4 6.625×4.25
150×100 168.3×114.3 110 120* 140 168 114
6×4 6.625×4.5
150×125 168.3×133 110 120* 140 168 133
6×5 6.625×5.25
150×125 168.3×139.7 110 120* 140 168 140
6×5 6.625×5.5
200×65 219.1×76.1 146 174 219 76
8x21/2 8.625×3
200×80 219.1×88.9 146 174 219 89
8×3 8.625×3.5
200×100 219.1×108 146 174 219 108
8×4 8.625×4.25
200×100 219.1×114.3 146 174 219 114
8×4 8.625×4.5
200×125 219.1×133 146 174 219 133
8×5 8.625×5.25
200×125 219.1×139.7 146 174 219 140
8×5 8.625×5.5
200×150 219.1×159 146 174 219 159
8×6 8.625×6.25
200×150 219.1×165.1 146 174 219 165
8×6 8.625×6.5
250×80 273×88.9 190 273 89
10×3 10.75×3.5
250×100 273×108 190 273 108
10×4 10.75×4.25
250×100 273×114.3 190 273 114
10×4 10.75×4.5
250×125 273×133 190 273 133
10×5 10.75×5.25
250×125 273×139.7 190 273 140
10×5 10.75×5.5
250×125 273×141.3 190 273 141
10×5 10.75×5.563
250×150 273×159 190 273 159
10×6 10.75×6.25
250×150 273×165.1 190 273 165
10×6 10.75×6.5
250×150 273×168.3 190 273 168
10×6 10.75×6.625
250×200 273×219.1 190 273 219
10×8 10.75×8.625
300×150 323.9×159 220 325 159
12×6 12.75×6.25
300×150 323.9×165.1 220 325 165
12×6 12.75×6.5
300×150 323.9×168.3 220 325 168
12×6 12.75×6.625
300×200 323.9×219.1 220 325 219
12×8 12.75×8.625
300×250 323.9×273 220 325 273
12×10 12.75×10.75

Компания LEDE специализируется на разработке и производстве фитингов для трубных систем. Компания является ведущим китайским производителем и поставщиком фитингов и фланцев, поставляет продукты для соединения труб и управления потоками для систем противопожарной защиты и водопроводных систем. В каталоге компании представлены резьбовые фитинги различных размеров для трубных систем, изготовленные в соответствии с сертификатами UL, CE, ISO и т.д. Компания LEDE, оснащенная полным спектром оборудования для автоматического производства, обладает богатым опытом, предоставляет качественные трубные фитинги из ковкого чугуна, а также индивидуальные решения для систем пожаротушения и водоснабжения, основанные на потребностях клиента.
