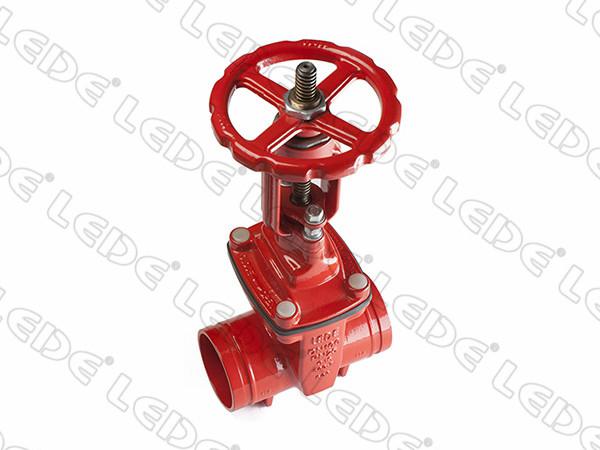

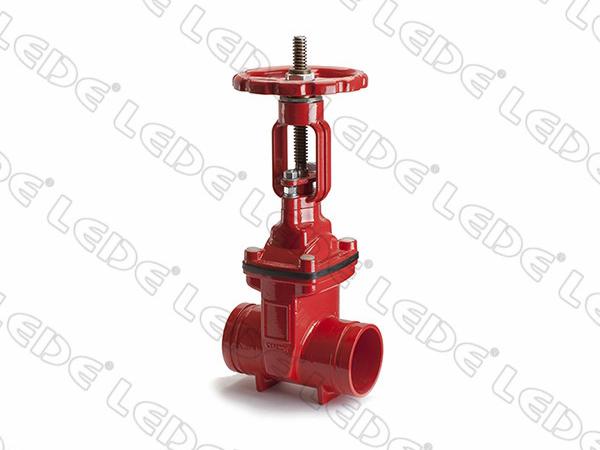

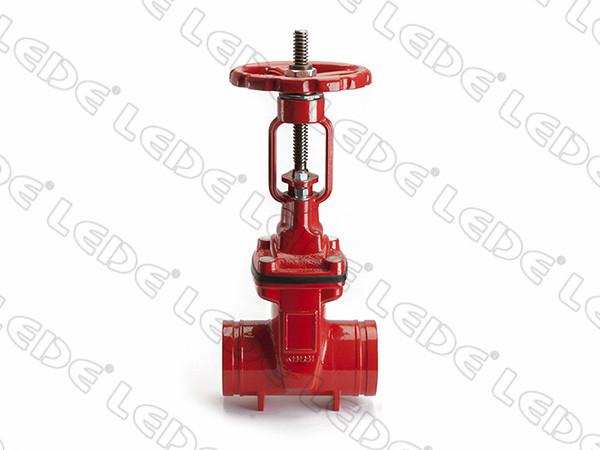

Клапан пожарный (с наружным винтом)

  • Клапан пожарный (с наружным винтом)
  • Клапан пожарный (с наружным винтом)
  • Клапан пожарный (с наружным винтом)

Клапан пожарный (с наружным винтом)
Общие сведения
1.Клапан пожарный с наружным винтом - одна из наших новейших разработок, отличается простой конструкцией и простыми в обслуживании характеристиками.
2. Клапан имеет низкий крутящий момент и высокое давление. Давление может достигать PN40, что составляет менее 1/3 стандартного крутящего момента.
3. При полностью открытом клапане верхние уплотняющие детали можно заменить под водой.
4. Клапан представляет собой прямой канал. При полностью открытом клапане диск выходит из канала, так что не останется грязи и сопротивление потоку уменьшается.
5. Наружная и внутренняя поверхности клапана покрыты высококачественным эпоксидным порошком. Клапан безопасен для использования в производстве напитков, пищевой и фармацевтической промышленности.

Технические характеристики
Номинальный диаметр DN50-600
Номинальное давление PN 10/16/25/40
Стандарт клапана EN1171
Длина EN558-1 ISO5752
Стандарт фланца EN1092-2 ISO7005-2 ASME-B16.42
Стандарт канавок GB 5135.11 (опционально) AWWA C606
Стандарт проверки EN12266 AWWA C515 GB 5135.6
Диапазон температур 0 ~ 80C
Технические характеристики материалов и комплектующих
No. Наименования комплектующих Материалы
1 Корпус  Ковкий чугун
2 Протектор  Этилен-пропиленовый каучук
3 Сальник кожуха Этилен-пропиленовый каучук
4 Кожух  Ковкий чугун
5 Гайка  Оцинкованная углеродистая сталь или нержавеющая сталь
6 Хомут  Ковкий чугун
7 Сальник  Ковкий чугун
8 Маховик Ковкий чугун
9 Уплотнительная гайка Оцинкованная углеродистая сталь или нержавеющая сталь
10 Болт с двойной нагрузкой Оцинкованная углеродистая сталь или нержавеющая сталь
11 Пружинная кольцевая прокладка Оцинкованная углеродистая сталь или нержавеющая сталь
12 Гайка  Оцинкованная углеродистая сталь или нержавеющая сталь
13 Плоская кольцевая прокладка Оцинкованная углеродистая сталь или нержавеющая сталь
14 Уплотнительное кольцо Этилен-пропиленовый каучук
15/16/17 O-кольцо  Этилен-пропиленовый каучук или резиновый материал
18 Упаковка  ПТФЭ
19/20 Скользящий диск Бронза или ПОМ
21 Стержневая гайка Латунь или бронза
22 Стопорная гайка Оцинкованная углеродистая сталь или нержавеющая сталь
23 Клиновой зажим  Ковкий чугун + Этилен-пропиленовый каучук
24 Стержень  Нержавеющая сталь 304 или 1Cr17Ni2Cr13
Клапан пожарный с наружным винтом (14 серия)
Z41X-01 номинального давления PN 10/16
Размеры  Класс давления Размер (мм)
OD OK L H H1 H Od
DN дюйм  PN
50 2 10/16 165 125 150 441 358.5 420.5 22
65 2.5 10/16 185 145 170 452 359.5 429.5 22
80 3 10/16 200 160 180 478 378 462 22
100 4 10/16 220 180 190 559.5 449.5 553 24
125 5 10/16 250 210 200 674.5 549.5 677 28
150 6 10/16 285 240 210 734 591.5 747 28
200 8 10 340 295 230 905.5 735.5 938 32
16 340 295 905.5 735.5 938
250 10 10 400 350 250 1100.5 900.5 1161 36
16 400 355 1100.5 900.5 1161
300 12 10 455 400 270 1273 1045.5 1353 40
16 455 410 1273 1045.5 1353
350 14 10 505 460 290 1484.5 1232 1585 40
16 520 470 1492 1232 1585
400 16 10 565 515 310 1684.5 1402 1805 44
16 580 525 1692 1402 1805
450 18 10 615 565 330 1868.5 1561 2065 50
16 640 585 1881 1561 2065
500 20 10 670 620 350 2068 1733 2238 50
16 715 650 2090.5 1733 2238
600 24 10 780 725 390 2390 2000 2605 50
16 840 770 2420 2000 2605
Клапан пожарный с наружным винтом (14 серия)
Z41X-01 номинального давления PN 25/40
Размеры  Класс давления Размер (мм)
OD OK L H H1 H2 Od
DN дюйм  PN
50 2 25 165 125 150 441 358.5 420.5 22
40 165 125 441 358.5 420.5
65 2.5 25 185 145 170 452 359.5 429.5 22
40 185 145 452 359.5 429.5
80 3 25 200 160 180 478 378 462 22
40 200 160 478 378 462
100 4 25 235 190 190 567 449.5 553 24
40 235 190 567 449.5 553
125 5 25 270 220 200 684.5 549.5 677 28
40 270 220 684.5 549.5 677
150 6 25 300 250 210 741.5 591.5 747 28
40 300 250 741.5 591.5 747
200 8 25 360 310 230 915.5 735.5 938 32
40 375 320 923 735.5 938
250 10 25 425 370 250 1113 900.5 1161 36
40 450 385 1125.5 900.5 1161
300 12 25 485 430 270 1288 1045.5 1353 40
40 515 450 1303 1045.5 1353
Клапан пожарный с наружным винтом (03 серия)
Z41X-02 номинального давления PN 10/16
Размеры  Класс давления Размер (мм)
OD OK L H H1 H Od
DN дюйм  PN
50 2 10/16 165 125 178 441 358.5 420.5 22
65 2.5 10/16 185 145 190 452 359.5 429.5 22
80 3 10/16 200 160 203 478 378 462 22
100 4 10/16 220 180 229 559.5 449.5 553 24
125 5 10/16 250 210 254 674.5 549.5 677 28
150 6 10/16 285 240 267 734 591.5 747 28
200 8 10 340 295 292 905.5 735.5 938 32
16 340 295 905.5 735.5 938
250 10 10 400 350 330 1100.5 900.5 1161 36
16 400 355 1100.5 900.5 1161
300 12 10 455 400 356 1273 1045.5 1353 40
16 455 410 1273 1045.5 1353
350 14 10 505 460 381 1484.5 1232 1585 40
16 520 470 1492 1232 1585
400 16 10 565 515 406 1684.5 1402 1805 44
16 580 525 1692 1402 1805
450 18 10 615 565 432 1868.5 1561 2065 50
16 640 585 1881 1561 2065
500 20 10 670 620 457 2068 1733 2238 50
16 715 650 2090.5 1733 2238
600 24 10 780 725 508 2390 2000 2605 50
16 840 770 2420 2000 2605
Клапан пожарный с наружным винтом (03 серия)
Z41X-02 номинального давления PN 25/40
Размеры  Класс давления Размер (мм)
OD OK L H H1 H2 Od
DN дюйм  PN
50 2 25 165 125 178 441 358.5 420.5 22
40 165 125 441 358.5 420.5
65 2.5 25 185 145 190 452 359.5 429.5 22
40 185 145 452 359.5 429.5
80 3 25 200 160 203 478 378 462 22
40 200 160 478 378 462
100 4 25 235 190 229 567 449.5 553 24
40 235 190 567 449.5 553
125 5 25 270 220 254 684.5 549.5 677 28
40 270 220 684.5 549.5 677
150 6 25 300 250 267 741.5 591.5 747 28
40 300 250 741.5 591.5 747
200 8 25 360 310 292 915.5 735.5 938 32
40 375 320 923 735.5 938
250 10 25 425 370 330 1113 900.5 1161 36
40 450 385 1125.5 900.5 1161
300 12 25 485 430 356 1288 1045.5 1353 40
40 515 450 1303 1045.5 1353
Клапан пожарный с наружным винтом (03 серия) AWWA C515
Z41X-03 номинального давления 150/Class300
Размеры  Класс давления Размер (мм)
OD OK L H H1 H2 Od
DN дюйм  Класс
50 2 150 152 120.7 178 434.5 358.5 420.5 22
300 165 127 441 358.5 420.5
65 2.5 150 178 139.7 190 448.5 359.5 429.5 22
300 190 149.4 454.5 359.5 429.5
80 3 150 191 152.4 203 473.5 378 462 22
300 210 168 483 378 462
100 4 150 229 190.5 229 564 449.5 553 24
300 254 200 576.5 449.5 553
125 5 150 254 216 254 676.5 549.5 677 28
300 280 235 689.5 549.5 677
150 6 150 279 241.3 267 731 591.5 747 28
300 318 269.7 750.5 591.5 747
200 8 150 343 298.5 292 907 735.5 938 32
300 381 330.2 926 735.5 938
250 10 150 406 362 330 1103.5 900.5 1161 36
300 445 387.4 1123 900.5 1161
300 12 150 483 431.8 356 1287 1045.5 1353 40
300 520 450.9 1305.5 1045.5 1353
