Головка муфтовая жесткая (для тяжелых условий эксплуатации)

  •  Головка муфтовая жесткая (для тяжелых условий эксплуатации)
  •  Головка муфтовая жесткая (для тяжелых условий эксплуатации)
  •  Головка муфтовая жесткая (для тяжелых условий эксплуатации)

Информация о продукте

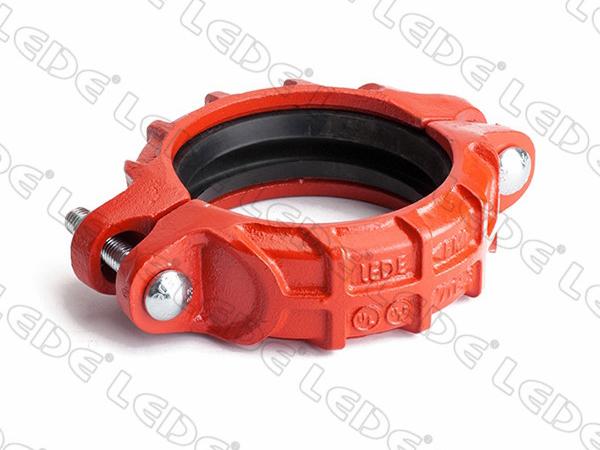

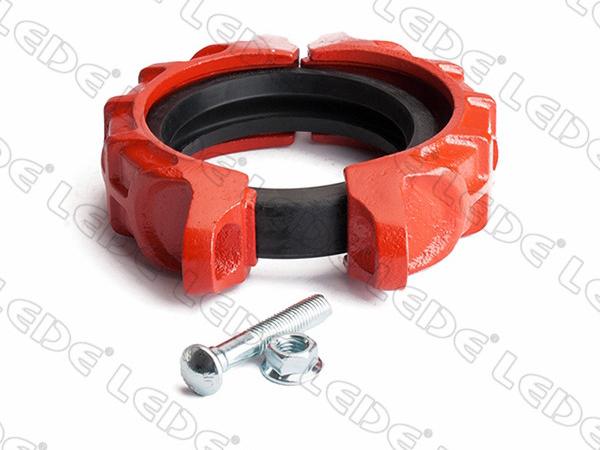

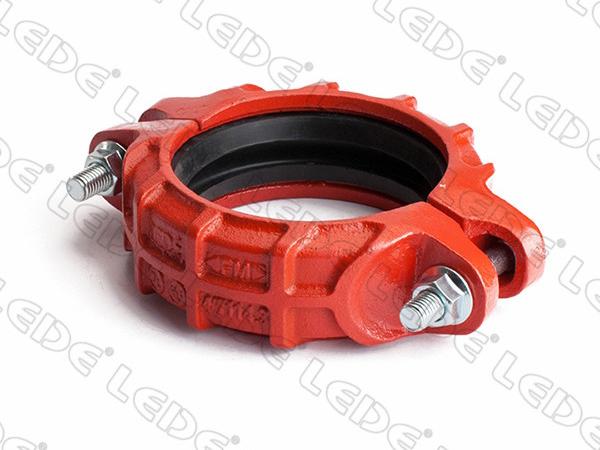

Жесткая муфтовая головка для тяжелых условий эксплуатации
Усиленная конструкция с поперечным оребрением обеспечивает дополнительную прочность при работе с высоким давлением.
Конструкция из ковкого чугуна.
Бессвинцовая оранжевая краска (возможна оцинковка)
Прокладка муфты: EPDM марки Е (доступен нитрил марки Т для нефтепродуктов)
Аттестации: UL, FM, ASTM A536

Подходит для систем противопожарной защиты, систем водоснабжения и других технологических систем, требующих более высокого рабочего давления.

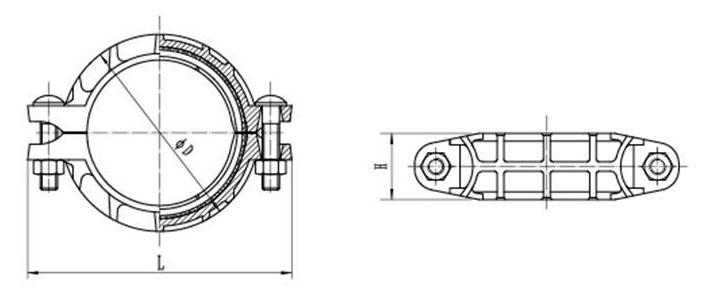

Чертеж в масштабе
Чертеж в масштабе
Технические характеристики:
Жесткая муфтовая головка (для тяжелых условий эксплуатации) M1
Стандартный размер, мм/дюйм Труба (внешний диаметр), мм/дюйм Размеры  Болт  Рабочее давление, Psi
ΦД  Д В дюйм/мм
мм  мм  мм
25 33.7 55 97 45 3/8×1-1/2
(M10×40)
500
1 1.327
32 42.4 63.5 107.5 45 3/8×2-1/8
(M10×45)
11/4 1.669
40 48.3 69 114 45
11/2 1.9
65 76.1 101.2 144 46 1/2×2-3/8
(M12×60)
21/2 3
80 88.9 117.4 157 46
3 3.5
100 108 144.4 195 50 1/2×2-3/4
(M12×70)
4 4.25
100 114.3 149.2 200 50
4 4.5
125 133 172 231 50 5/8×3-1/8
(M16×80)
5 5.25
125 139.7 180 235 50
5 5.5
125 141.3 180.4 235 50
5 5.563
150 159 203 268 50
6 6.25
150 165.1 207 273 50
6 6.5
150 168.3 209.4 272 50
6 6.625
200 219.1 276 347 58 3/4×4-1/3
(M20×110)
8 8.625

Компания LEDE специализируется на разработке и производстве фитингов для трубных систем с резьбой, является ведущим китайским производителем и поставщиком резьбовых муфт, поставляет продукты для соединения труб и управления потоками для систем противопожарной защиты и гидротехнических систем. В каталоге компании представлены муфты различных размеров для систем труб с резьбой, изготовленные в соответствии с сертификатами UL, CE, ISO и др. Компания LEDE, оснащенная полным оборудованием для автоматизации и производственным опытом, предлагает качественные муфты с пазами из ковкого чугуна, а также индивидуальные решения для систем пожаротушения и водоснабжения, основанные на потребностях клиента.
