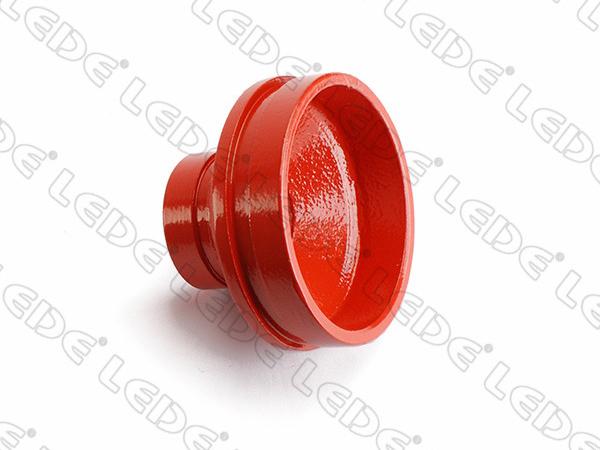

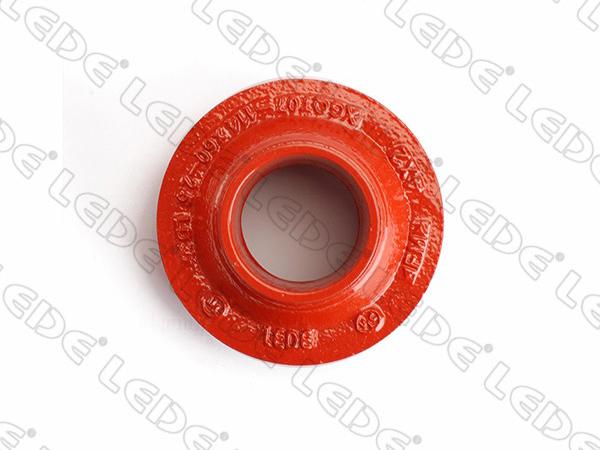

Концентрический переходник

  •  Концентрический переходник
  •  Концентрический переходник
  •  Концентрический переходник
  •  Концентрический переходник

Информация о продукте
Ковкий чугун (ASTM A536)
Давление: рабочее давление воды 300 фунтов на квадратный дюйм
Тестирование: в соответствии со стандартами ANSI/AWWA C110/A21.10, если применимо
Аттестации: в списках лабораторий страховщика, одобрены Factory Mutual
Стандарты: ANSI/AWWA C110/A21.10, если применимо.
Покрытие: с уплотнением (асфальтовый материал) внутри и снаружи, одобрено NSF61
Варианты покрытия: эпоксидная смола, краска, дакромет, горячее цинкование

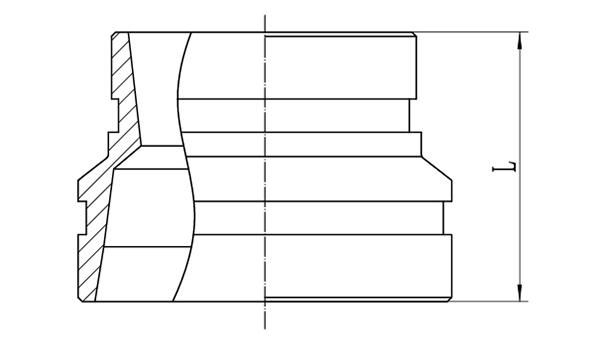

Чертеж в масштабе
Чертеж в масштабе
Технические характеристики
Переходник концентрический XGQT07
Стандартный размер, мм/дюйм Внешний диаметр трубы, мм/дюйм Размеры L( мм) Рабочее давление, Psi
40×32 48.3×42.4 64 300
11 / 2 ×1 1 / 4 1.9×1.669
50×32 60.3×42.4 64
2×11 / 4 2.375×1.669
50×40 60.3×48.3 64
2×11 / 2 2.375×1.9
65×32 73×42.4 64
21 / 2 ×1 1 / 4 2.875×1.669
65×40 73×48.3 64
21 / 2 ×1 1 / 2 2.875×1.9
65×50 73×60.3 64
21 / 2 ×2 2.875×2.375
65×40 76.1×48.3 64
21 / 2 ×1 1 / 2 3×1.9
65×50 76.1×60.3 64
21 / 2 ×2 3×2.375
80×32 88.9×42.4 64
3×11 / 4 3.5×1.669
80×40 88.9×48.3 64
3×11 /2 3.5×1.9
80×50 88.9×60.3 64
3×2 3.5×2.375
80×65 88.9×73 64
3×21 / 2 3.5×2.875
80×65 88.9×76.1 64
3×21 / 2 3.5×3
100×50 108×60.3 76
4×2 4.25×2.375
100×65 108×73 76
4×21 / 2 4.25×2.875
100×65 108×76.1 76
4×21 / 2 4.25×3
100×80 108×88.9 76
4×3 4.25×3.5
100×32 114.3×42.4 76
4×11 / 4 4.5×1.669
100×40 114.3×48.3 76
4×11 / 2 4.5×1.9
100×50 114.3×60.3 76
4×2 4.5×2.375
100×65 114.3×73 76
4×21 / 2 4.5×2.875
100×65 114.3×76.1 76
4×21 / 2 4.5×3
100×80 114.3×88.9 76
4×3 4.5×3.5
125×50 133×60.3 85
5×2 5.25×2.375
125×65 133×73 85
5×21 / 2 5.25×2.875
125×65 133×76.1 85
5×21 / 2 5.25×3
125×80 133×88.9 85
5×3 5.25×3.5
125×100 133×108 85
5×4 5.25×4.25
125×100 133×114.3 85
5×4 5.25×4.5
125×50 139.7×60.3 85
5×2 5.5×2.375
125×65 139.7×73 85
5×21 / 2 5.5×2.875
125×65 139.7×76.1 85
5×21 / 2 5.5×3
125×80 139.7×88.9 85
5×3 5.5×3.5
125×100 139.7×108 85
5×4 5.5×4.25
125×100 139.7×114.3 85
5×4 5.5×4.5
125×50 141.3×60.3 85
5×2 5.563×2.375
125×65 141.3×73 85
5× 2 1 /2 5.563×2.875
125×65 141.3×76.1 85
5× 2 1 /2 5.563×3
125×80 141.3×88.9 85
5×3 5.563×3.5
125×100 141.3×114.3 85
5×4 5.563×4.5
150×50 159×60.3 85
6×2 6.25×2.375
150×65 159×73 85
6×21 / 2 6.25×2.875
150×65 159×76.1 85
6×21 / 2 6.25×3
150×80 159×88.9 85
6×3 6.25×3.5
150×100 159×108 85
6×4 6.25×4.25
150×100 159×114.3 85
6×4 6.25×4.5
150×125 159×133 85
6×5 6.25×5.25
150×125 159×139.7 85
6×5 6.25×5.5
150×50 165.1×60.3 85
6×2 6.5×2.375
150×65 165.1×73 85
6×21 / 2 6.5×2.875
150×65 165.1×76.1 85
6×21 / 2 6.5×3
150×80 165.1×88.9 85
6×3 6.5×3.5
150×100 165.1×108 85
6×4 6.5×4.25
150×100 165.1×114.3 85
6×4 6.5×4.5
150×125 165.1×133 85
6×5 6.5×5.25
150×125 165.1×139.7 85
6×5 6.5×5.5
150×50 168.3×60.3 85
6×2 6.63×2.375
150×65 168.3×73 85
6×21 / 2 6.625×2.875
150×65 168.3×76.1 85
6×21 / 2 6.625×2.375
150×80 168.3×88.9 85
6×3 6.625×3.5
150×100 168.3×114.3 85
6×4 6.625×4.5
150×125 168.3×139.7 85
6×5 6.625×5.5
200×65 219.1×76.1 85
8×21 / 2 8.63×3
200×80 219.1×88.9 85
8×3 8.625×3.5
200×100 219.1×108 85
8×4 8.625×4.25
200×100 219.1×114.3 85
8×4 8.625×4.5
200×125 219.1×139.7 85
8×5 8.625×5.5
200×150 219.1×159 85
8×6 8.625×6.25
200×150 219.1×165.1 85
8×6 8.63×6.5
200×150 219.1×168.3 85
8×6 8.625×6.63
250×100 273×108 90
10×4 10.75×4.25
250×100 273×114.3 90
10×4 10.75×4.5
250×125 273×133 90
10×5 10.75×5.25
250×125 273×139.7 90
10×5 10.75×5.5
250×150 273×159 90
10×6 10.75×6.25
250×150 273×165.1 90
10×6 10.75×6.5
250×200 273×219.1 90
10×8 10.75×8.625
300×100 323.9×114.3 90
12×4 12.75×4.5
300×125 323.9×133 90
12×5 12.75×5.25
300×125 323.9×139.7 90
12×5 12.75×5.5
300×150 323.9×159 90
12×6 12.75×6.25
300×150 323.9×165.1 90
12×6 12.75×6.625
300×200 323.9×219.1 90
12×8 12.75×8.63
300×250 323.9×273 90
12×10 12.75×10.75

Компания LEDE специализируется на разработке и производстве фитингов для трубных систем. Компания является ведущим китайским производителем и поставщиком фитингов и фланцев, поставляет продукты для соединения труб и управления потоками для систем противопожарной защиты и водопроводных систем. В каталоге компании представлены резьбовые фитинги различных размеров для трубных систем, изготовленные в соответствии с сертификатами UL, CE, ISO и т.д. Компания LEDE, оснащенная полным спектром оборудования для автоматического производства, обладает богатым опытом, предоставляет качественные трубные фитинги из ковкого чугуна, а также индивидуальные решения для систем пожаротушения и водоснабжения, основанные на потребностях клиента.
