Резьбовой отвод с U-болтом
Информация о продукте
Резьбовые отводы предназначены для прямого подсоединения трубопроводов к системе. Выходы фитингов поставляются с внутренней трубной резьбой (FPT) или с пазами. Они предназначены для экономии рабочей силы и обеспечения превосходной гибкости, а также экономии средств подрядчика как в плане затрат на рабочую силу, так и в отношении материалов. При использовании резьбового отвода с U-образным болтом пламя не требуется для вырезания отверстия или сборки механического тройника, что делает его идеальным выбором для модернизации и работ по ТОиР. Резьбовые отводы с U-образными болтами предназначены для подачи потока к одной спринклерной головке или устройству, например термометру или манометру.
Общие сведения
1. Чрезмерная затяжка U-образных болтов на тонкостенной трубе может вызвать деформацию или повреждение как трубы, так и фитинга, что приведет к выходу из строя соединения.
2. Поставляются стандартные прокладки из EPDM (-34ºC) -30ºF (+ 110ºC) + 230ºF. Дополнительно поставляются: силиконовая прокладка (-40ºC) -40ºF (+ 117ºC) + 240ºF.
3. Варианты окраски: эпоксидная смола, дакромет, горячее цинкование.
U-образные болты соответствуют стандартам ASTM A183.

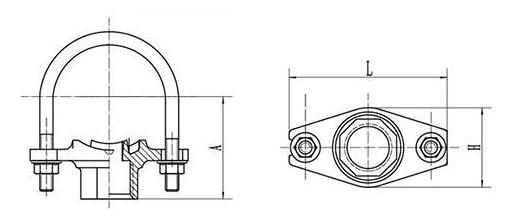

| Стандартный размер, мм/дюйм | Диаметр отверстия трубы, мм/дюйм | Размеры | Разер U-образного болта (мм) | Рабочее давление, Psi | ||
| A | L | H | ||||
| мм | мм | мм | ||||
| 25×15 | 25.00 | 46 | 74 | 44 | 5/16×1-3/4 (M8×44) | 300 |
| 1×1/2 | 0.98 | |||||
| 25×20 | 25.00 | 46 | 74 | 44 | 5/16×1-3/4 (M8×44) | |
| 1×3/4 | 0.98 | |||||
| 32×15 | 30.00 | 53 | 89 | 56 | 3/8×3-1/8 (M10×78) | |
| 11/4x1/2 | 1.18 | |||||
| 32×20 | 30.00 | 53 | 89 | 56 | ||
| 11/4x3/4 | 1.18 | |||||
| 32×25 | 30.00 | 56 | 89 | 56 | ||
| 11/4x1 | 1.18 | |||||
| 40×15 | 30.00 | 55 | 89 | 56 | ||
| 11/2x1/2 | 1.18 | |||||
| 40×20 | 30.00 | 55 | 89 | 56 | ||
| 11/2x3/4 | 1.18 | |||||
| 40×25 | 30.00 | 58 | 89 | 56 | ||
| 11/2x1 | 1.18 | |||||
| 50×15 | 30.00 | 64 | 98 | 56 | 3/8×3-3/5 (M10×92) | |
| 2x1/2 | 1.18 | |||||
| 50×20 | 30.00 | 64 | 98 | 56 | ||
| 2x3/4 | 1.18 | |||||
| 50×25 | 30.00 | 67 | 98 | 56 | ||
| 2×1 | 1.18 | |||||
| 65×15 | 30.00 | 69 | 111 | 56 | 3/8×4-1/4 (M10×108) | |
| 21/2x1/2 | 1.18 | |||||
| 65×20 | 30.00 | 69 | 111 | 56 | ||
| 21/2x3/4 | 1.18 | |||||
| 65×25 | 30.00 | 72 | 111 | 56 | ||
| 21/2x1 | 1.18 | |||||
| 80×25 | 30.00 | 80.5 | 128 | 56 | 3/8×4-5/16 (M10×135) | |
| 3×1 | 1.18 | |||||
Компания LEDE специализируется на разработке и производстве фитингов для трубных систем с пазами, является ведущим китайским производителем и поставщиком механических тройников с U-образными болтами, поставляет продукты для соединения труб и управления потоками для систем противопожарной защиты и гидротехнических систем. В каталоге компании представлены разнообразные механические тройники с U-образными болтами для систем труб с пазами, изготовленные в соответствии со стандартами UL, CE, ISO и т.д. Компания LEDE, оснащенная полным спектром автоматического оборудования, предлагает качественные механические тройники из ковкого чугуна, а также индивидуальные решения для систем пожаротушения и водоснабжения.
